フィン密度はフィン型熱交換器の性能にどのような影響を与えるのでしょうか?
Oct 29, 2025
フィンタイプ熱交換器のベテランプロバイダーとして、私はフィン密度とこれらの重要なコンポーネントの全体的なパフォーマンスとの複雑な関係を直接目撃してきました。このブログ投稿では、フィン密度の背後にある科学と、それが熱交換器の効率や有効性などに与える影響について詳しく説明します。
フィン型熱交換器を理解する
フィン密度の役割を検討する前に、フィンタイプの熱交換器がどのように機能するかを簡単に確認してみましょう。これらのデバイスは、2 つの流体 (通常は熱い流体と冷たい流体) の間で、混合することなく熱を伝達するように設計されています。流体が流れるチューブに取り付けられたフィンは、熱伝達に利用できる表面積を大幅に増加させます。この強化された表面積により、流体間のより効率的な熱交換が可能になり、フィン型熱交換器は HVAC システムから産業プロセスまでの幅広い用途で一般的な選択肢となっています。
フィン密度の概念
フィン密度とは、熱交換器チューブの表面に沿った単位長さあたりのフィンの数を指します。通常、フィン/インチ (FPI) またはフィン/メートル (FPM) で測定されます。フィン密度が高いということは、より多くのフィンが所定の長さに詰め込まれていることを意味し、その結果、熱伝達のための表面積が大きくなります。ただし、フィン密度の増加は、いくつかの課題やトレードオフを引き起こす可能性があるため、必ずしもパフォーマンス向上への直接的な道であるとは限りません。
熱伝達効率への影響
フィン密度が熱交換器の性能に影響を与える主な方法の 1 つは、熱伝達効率への影響です。熱伝達は、伝導、対流、放射によって発生します。フィン型熱交換器では、フィンが流体にさらされる表面積を増やすことで対流を促進します。フィンの密度が増加すると、熱伝達に利用できる総表面積も増加します。これにより、より多くの熱が高温の流体から低温の流体に伝達されるようになり、熱交換器の全体的な効率が向上します。

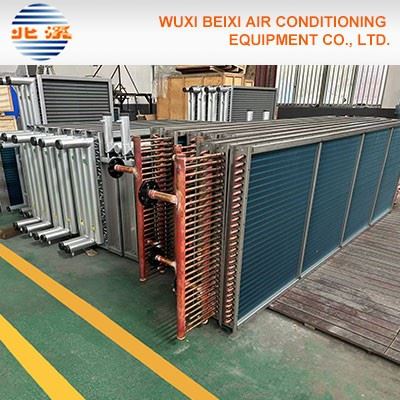

たとえば、銅フィンチューブラジエーターフィンの密度が高くなると熱放散が向上し、チューブ内を流れる高温の流体をより効果的に冷却できます。フィンの表面積の増加により、より効率的な対流熱伝達が促進され、ラジエーターが最適な動作温度を維持できるようになります。
ただし、収益が減少する点があります。フィンの密度が非常に高い場合、フィンの間隔が狭くなり、フィンの周囲の流体の流れが制限されることがあります。これは、流体がフィン間の狭い隙間を通過するのが困難になる「流れのチョーキング」として知られる現象を引き起こす可能性があります。その結果、対流熱伝達係数が低下し、表面積の増加による利点が相殺される可能性があります。
圧力損失に関する考慮事項
フィン密度の影響を受けるもう 1 つの重要な側面は、熱交換器全体の圧力損失です。圧力降下とは、流体が熱交換器を通過する際の流体の圧力の低下を指します。フィンの密度が増加すると、流体はフィン間のより複雑で狭い経路を通って移動する必要があります。これにより、流体が受ける摩擦抵抗が増加し、圧力損失が大きくなります。
産業用途では、高い圧力損失が重大な問題となる可能性があります。望ましい流体流量を維持するには、より強力なポンプやファンが必要になる場合があり、その結果、エネルギー消費と運用コストが増加します。たとえば、ヒートパイプ熱交換器、過度の圧力降下により、ヒートパイプの適切な機能が妨げられ、システム全体の効率が低下する可能性があります。
したがって、熱交換器のフィン密度を選択するときは、熱伝達の最大化と圧力損失の最小化の間でバランスをとることが重要です。適度なフィン密度が最良の妥協点となり、圧力降下を許容範囲内に保ちながら熱伝達に十分な表面積を提供できます。
汚れとメンテナンス
フィンの密度は、フィンの表面に不要な物質が蓄積する汚れにも影響します。フィンの密度が高くなると、フィンに蓄積する可能性のある汚れ、破片、その他の汚染物質を流体が洗い流すのが難しくなります。これにより、汚れ層が形成される可能性があり、これが断熱バリアとして機能し、熱伝達の効率を低下させます。
さらに、フィン密度が高い熱交換器の洗浄はより困難で時間がかかる場合があります。メンテナンス作業員がフィン間の狭い隙間にアクセスして汚れを除去するのが難しい場合があります。対照的に、フィン密度が低い熱交換器は一般に掃除が簡単で、汚れがつきにくくなります。たとえば、鋼およびアルミニウム圧延管熱交換器フィン密度を適切に選択すると、メンテナンス作業の頻度と複雑さを軽減できます。
コストへの影響
コストもフィン密度に影響されるもう 1 つの要因です。フィン密度が高い熱交換器を製造するには、多くの場合、より多くの材料とより正確な製造プロセスが必要になります。フィンを追加すると必要な原材料の量が増加し、フィン間の間隔が狭くなるため、精密スタンピングや押出成形などのより高度な製造技術が必要になる場合があります。
これにより、生産コストが高くなり、そのコストが顧客に転嫁される可能性があります。さらに、前述したように、フィン密度が高くなると圧力降下が大きくなり、エネルギー消費量が増加する可能性があり、長期的な運用コストがさらに増加します。
最適なフィン密度の選択
フィン型熱交換器の最適なフィン密度の選択は、特定の用途、関係する流体の特性、動作条件などのいくつかの要因によって決まります。スペースが限られており、高い熱伝達率が必要な用途では、より高いフィン密度が適切な場合があります。たとえば、コンパクトな HVAC システムでは、比較的高いフィン密度により、小さな設置面積で必要な熱伝達を実現できます。
一方、圧力降下が重大な懸念事項である場合、または汚れが発生する可能性がある用途では、フィン密度を低くすることがより良い選択となる可能性があります。汚れた液体や粘性のある液体を扱う工業プロセスでは、よりオープンなフィン構造を備えた熱交換器が汚れを防ぎ、圧力降下を軽減するメリットを得ることができます。
結論
結論として、フィン密度はフィン型熱交換器の性能に大きく影響する重要なパラメータです。フィン密度を高めると表面積が増加して熱伝達効率が向上しますが、圧力損失の増加、汚れの増加、コストの上昇などの課題も生じます。フィンタイプ熱交換器のサプライヤーとして、当社はお客様向けに熱交換器を設計および選択する際に、これらの要素を慎重に考慮することが重要であることを理解しています。
フィンタイプの熱交換器をご検討中で、用途に適したフィン密度の選択についてサポートが必要な場合は、当社がお手伝いいたします。当社の専門家チームは、お客様の特定の要件に基づいて、個別のアドバイスとソリューションを提供できます。熱交換器のニーズについて話し合い、システムのパフォーマンスを最適化する方法を検討するには、当社までお問い合わせください。
参考文献
- インクロペラ、FP、デウィット、DP (2002)。熱と物質移動の基礎。ワイリー。
- シャー、RK、およびセクリッチ、DP (2003)。熱交換器設計の基礎。ワイリー - インターサイエンス。
- Kakac, S.、Liu, H. (2002)。熱交換器: 選択、評価、熱設計。 CRCプレス。
